| woka |
| ||
  Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | На советских электролитах был помечен плюсовой вывод. На современных буржуйских и китайских - минусовой. Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| StariyDed |
| ||
  Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9752 | В то же время, "+" - никогда не помечался как "-", а "-" - не помечался как "+". Как можно перепутать?! Другое дело, если маркировка вообще стёрта. | ||
| Наверх |
|
| expert |
| ||
 Зарегистрирован: 08.04.2019, 18:29 Местонахождение: Москва Сообщений: 409 | StariyDed Цитата ... Цитата ... Один нюанс - новые конденсаторы имеют обратную маркировку Это как?! А можно с примером? Я оговорился, речь про диоды, конечно. Купленные точно такие же в магазине были промаркированы толстой полоской у анода, а которые стояли в педали - толстая полоска была у катода. | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | У современных с минусовой стороны вдоль всего цилиндра полоска. Народ, привыкший к советским, путается. Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| Svetliy_metall |
| ||
 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | expert Цитата ... StariyDed Цитата ... Цитата ... Один нюанс - новые конденсаторы имеют обратную маркировку Это как?! А можно с примером? Я оговорился, речь про диоды, конечно. Купленные точно такие же в магазине были промаркированы толстой полоской у анода, а которые стояли в педали - толстая полоска была у катода. Вас скорее всего продали диоды 1n4148, у них отметка у катода, у КД522 отметка у анода Примочек много не бывает  | ||
| Наверх |
|
| expert |
| ||
Зарегистрирован: 08.04.2019, 18:29 Местонахождение: Москва Сообщений: 409 | Svetliy_metall Цитата ... expert Цитата ... StariyDed Цитата ... Цитата ... Один нюанс - новые конденсаторы имеют обратную маркировку Это как?! А можно с примером? Я оговорился, речь про диоды, конечно. Купленные точно такие же в магазине были промаркированы толстой полоской у анода, а которые стояли в педали - толстая полоска была у катода. Вас скорее всего продали диоды 1n4148, у них отметка у катода, у КД522 отметка у анода магазинные были с толстой полоской у анода, а в педали- наоборот. Внешне они одинаковые, ну или с небольшими отличиями, проверить можно только тестером. | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9752 | Цитата ... У современных с минусовой стороны вдоль всего цилиндра полоска. Народ, привыкший к советским, путается. Александр! При всём уважении и моём хорошем личном отношении к Вам... Вы считаете, что этот "минус" можно с чем то спутать?! | ||
| Наверх |
|
| expert |
| ||
Зарегистрирован: 08.04.2019, 18:29 Местонахождение: Москва Сообщений: 409 | StariyDed Цитата ... Цитата ... У современных с минусовой стороны вдоль всего цилиндра полоска. Народ, привыкший к советским, путается. Александр! При всём уважении и моём хорошем личном отношении к Вам... Вы считаете, что этот "минус" можно с чем то спутать?! поясню, я сперва впаял без тестера, только по внешнему виду. А зря. Внешне, без проверки спутать можно. | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9752 | Я вёл речь о конденсаторах о которых Вы упомянули в теме. Как потом выяснилось, на деле они оказались диодами. | ||
| Наверх |
|
| expert |
| ||
Зарегистрирован: 08.04.2019, 18:29 Местонахождение: Москва Сообщений: 409 | StariyDed Цитата ... Я вёл речь о конденсаторах о которых Вы упомянули в теме. Как потом выяснилось, на деле они оказались диодами. я оговорился, извините | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9752 | Ничего страшного, с кем не бывает.  Я вообще уже давно взял себе за правило проверять любой элемент перед предстоящей пайкой. Даже, если совершенно новый и только что вынутый из упаковки. Чего и Вам советую. Меньше ошибок и нервотрёпки. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | StariyDed Цитата ... Ничего страшного, с кем не бывает. Я вообще уже давно взял себе за правило проверять любой элемент перед предстоящей пайкой. Даже, если совершенно новый и только что вынутый из упаковки. Чего и Вам советую. Меньше ошибок и нервотрёпки. +1 к проверке. Купил новый транзистор кт315, перед впайкой проверил, а он и не живой Примочек много не бывает | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | StariyDed Цитата ... Цитата ... У современных с минусовой стороны вдоль всего цилиндра полоска. Народ, привыкший к советским, путается. Александр! При всём уважении и моём хорошем личном отношении к Вам... Вы считаете, что этот "минус" можно с чем то спутать?! Я, в первый раз с ними столкнувшись, решил что это оформление такое. Без очков был Ну и я с начала 90-х паяльника в руки не брал до недавнего времени.Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | Довелось мне "покопать" Miditon. Информация для владельцев этой педали. В том экземпляре что у меня был, перепутаны местами дорожки у D19, первая и вторая. Из за этого педаль сильно перегружалась Примочек много не бывает | ||
| Наверх |
|
| kaldos |
| ||
  Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 805 | Svetliy_metall Цитата ... Довелось мне "покопать" Miditon. Информация для владельцев этой педали. В том экземпляре что у меня был, перепутаны местами дорожки у D19, первая и вторая. Из за этого педаль сильно перегружалась А какая схема твоего Мидитона? Если она соответствует заводской схеме Лель ЦЗ, то твоё утверждение очень сомнительно. Микросхема D19 561КТ3 содержит 4 ДВУНАПРАВЛЕННЫХ ключа. Другими словами, для сигнала не имеет значение в какую сторону он (сигнал) направлен. И о каком перегрузе ты говоришь? Никакого отношения этот ключ к влиянию на усиление (перегруз) или наоборот, не имеет. Выводы 1 и 2 (в частности) представляют собой "контакты выключателя", которые могут быть либо замкнуты, либо разомкнуты. Не вводи людей в заблуждение | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | kaldos Цитата ... Svetliy_metall Цитата ... Довелось мне "покопать" Miditon. Информация для владельцев этой педали. В том экземпляре что у меня был, перепутаны местами дорожки у D19, первая и вторая. Из за этого педаль сильно перегружалась А какая схема твоего Мидитона? Если она соответствует заводской схеме Лель ЦЗ, то твоё утверждение очень сомнительно. Микросхема D19 561КТ3 содержит 4 ДВУНАПРАВЛЕННЫХ ключа. Другими словами, для сигнала не имеет значение в какую сторону он (сигнал) направлен. И о каком перегрузе ты говоришь? Никакого отношения этот ключ к влиянию на усиление (перегруз) или наоборот, не имеет. Выводы 1 и 2 (в частности) представляют собой "контакты выключателя", которые могут быть либо замкнуты, либо разомкнуты. Не вводи людей в заблуждение Схема та же. Педаль трещит при включенном эффекте на повторах. Переделал, перестала трещать. Примочек много не бывает | ||
| Наверх |
|
| MODEL |
| ||
  Зарегистрирован: 29.07.2021, 08:46 Местонахождение: KAZAN Сообщений: 3 | я в процессе восстановления полностью разбитой педали ЦЗ восстановление остановилось т.к не могу распознать разводку на плату регуляторов LEVEL и FEED B. и физическое местоположение проводов приходящих от них на плату .. у кого есть визуально чёткая схема или фото ? заранее благодарю ) | ||
| Наверх |
|
| MODEL |
| ||
Зарегистрирован: 29.07.2021, 08:46 Местонахождение: KAZAN Сообщений: 3 | фрагмент схемы представленной djdollar вопрос куда приходят контакты 1, 2, 3 резисторов R2, R3 на схеме и физически на плате ? куда приходят точки C и D ? на полной схеме не могу различить символы и номиналы элементов ))   part1.rar | ||
| Наверх |
|
| kotsibrock |
| ||
  Зарегистрирован: 08.07.2015, 23:15 Местонахождение: Юрга, Кемеровская обл. Сообщений: 312 | MODEL В от этот чувак в "контакте" тоже "Лель ЦЗ" раздолбанную восстанавливал... перекапывал ее. Свяжись с ним, должен помочь. [link] [ Редактирование 30.07.2021, 05:07 ] Делаю электрогитары, ремонтирую и восстанавливаю старые электрогитары. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | Как то так должно быть [link] Примочек много не бывает | ||
| Наверх |
|
| MODEL |
| ||
Зарегистрирован: 29.07.2021, 08:46 Местонахождение: KAZAN Сообщений: 3 | да Svetliy_metall клсс ! aaarigato gozaimasss сделаю | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | Доброго дня, коллеги. Восстанавливаю цз, работает, но при сильной атаке задержка "запирается", и педаль гудит от стабилизированного бп. Какие нибудь есть мысли на этот счет?) Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | Всем доброго дня Такая проблема: в ЦЗ за место отрицательного напряжения -5в измерено напряжение -9 вольт. При этом сигнал с гитары Доходит до VT1, а дальше в контрольных точках аналогового сигнала есть генерация, но без гитарного сигнала (ну ему то и неоткуда взяться после VT1) А вопрос в том: как добиться -5 вольт за место не нужных -9 вольт. Хотя бы в теории. Спасибо Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9752 | Иван! Чем формируется -5V? Можешь показать на принципиальной схеме элементы формирующие его? | ||
| Наверх |
|
| Svetliy_metall |
| ||

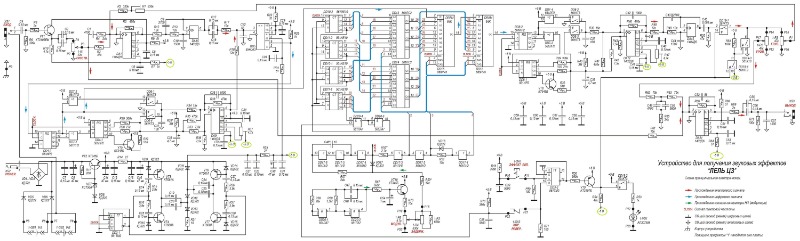

Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2499 | StariyDed Цитата ... Иван! Чем формируется -5V? Можешь показать на принципиальной схеме элементы формирующие его? Владимир Новомирович, здравствуйте. На схеме отметил в зелёные кружочки все точки, где отмечены -5в. Мне подсказали, что это напряжение формируется на ОУ DA15 на 4 выводе, более ничего не могу сказать, как оно формируется..  [link] [ Редактирование 08.01.2026, 19:53 ] Примочек много не бывает | ||
