Jolana Big Beat

Переход на страницу   <<        >>
Автор Добавил
Cdur
23.08.2024, 20:37

ID пользователя #10143
Зарегистрирован: 28.05.2019, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 4920
[link]







Комментарий к схеме (в переводе с чешского на английский), выложенный вместе с ней 8 декабря 2020 на [link] :

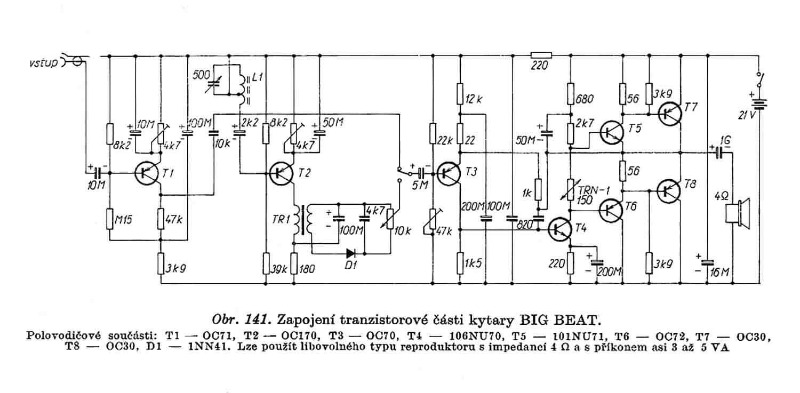

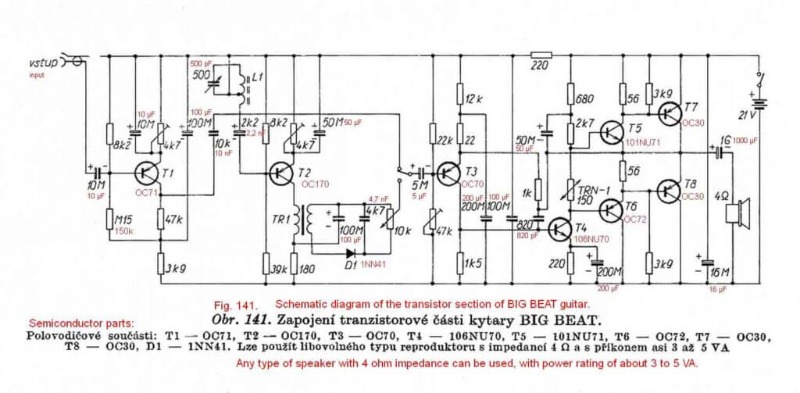

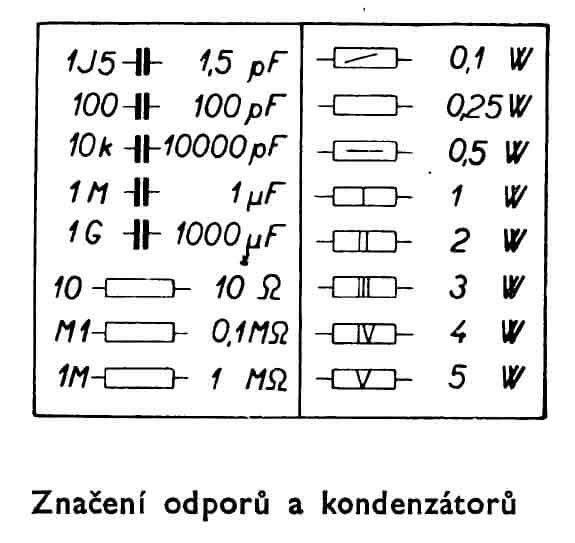

This circuit diagram of the electronic part of the Jolana Big Beat guitar is from page 168 of the book Amateur construction of electric musical instruments by Bohuslav Hanuš, published by SNTL-Práce, Prague 1967. [Amatérská stavba elektrických hudebních nástrojů od Bohuslava Hanuše, vydalo SNTL-Práce, Praha 1967.]

The description from pages 168 and 169, in square brackets is my comment:

"Somewhat different kind amplifiers of the same power [4 to 5W] are shown in Fig. 141. The indicated connection will be of interest to the owner of the BIG BEAT electrophonic guitar — it is precisely the connection of this product. More experienced readers will recognize at first glance that transistor T1 is connected as a preamplifier. Transistor T2 is connected in the circuit of a small audio unit, which is intended for listening to a local radio station. The input of transistor T3 can be switched to either guitar preamplifier T1 or local radio station reception (transistor T2).
In the event that one of the readers would like to make a small transistor amplifier for a guitar according to the connection in Fig. 141, he can omit the entire circuit of the transistor T2 without any modifications (provided that he renounces the possibility of listening to the local radio station).
Amplifiers according to the connection in Fig. 140 [Simple Standart amplifier for home use, 4 to 5W, tube] and Fig. 141 are obviously not suitable for use when playing in public. They have little power and their technical parameters are not outstanding.”

The same amplifier with radio section was used in the Jolana T6 portable case apparatus. If you look at the circuit board of both devices at [link] , you will see the exact same circuit board shape and component layout inside the Jolana T6 combo as in the Big Beat guitar. So the scheme of the Jolana Big Beat and the Jolana T6 are the same (except for minor differences such as connection points, number of speakers, etc.).

If anyone is interested in the diagram of the tube amplifier from Fig. 140, please write, I will take a picture with the image capture device and add it here.

Edit 9/12/2021: I added the information that the amplifier with receiver built into the Jolana Big Beat guitar is the same as the one in the Jolana T6 amplifier.

____________

И в автопереводе с чешского на русский:

"Эта принципиальная схема электронной части гитары Jolana Big Beat взята из страницы 168 книги Богуслава Гануша «Любительское изготовление электромузыкальных инструментов» , изданной издательством SNTL-Práce, Прага, 1967 год.

Описание со страниц 168 и 169 в квадратных скобках. Мой комментарий:

«Несколько разного типа усилители одинаковой мощности [от 4 до 5 Вт] показаны на рис. 141. Указанное подключение будет интересно владельцу электрофонической гитары BIG BEAT — именно подключение этого изделия . Более опытные читатели с первого взгляда поймут, что транзистор Т1 подключен как предусилитель. Транзистор Т2 включен в цепь небольшого аудиоблока, который предназначен для прослушивания местной радиостанции. Вход транзистора Т3 можно переключить либо на гитарный предусилитель Т1, либо на прием местной радиостанции (транзистор Т2).
В том случае, если кто-то из читателей пожелает сделать небольшой транзисторный усилитель для гитары по схеме рис. 141, он может опустить всю схему транзистора Т2 без каких-либо доработок (при условии, что он откажется от возможности прослушивания на местную радиостанцию).
Усилители по схеме подключения на рис. 140 [Усилитель «Простой Стандарт» для домашнего использования, 4 на 5 Вт, ламповый] и рис. 141 заведомо не пригодны для использования при игре на публике. У них небольшая мощность и их технические параметры не выдающиеся».

Такой же усилитель с радиочастью использовался в портативном корпусном аппарате Jolana T6. Если вы посмотрите на печатную плату обоих устройств на сайте [link] , вы увидите точно такую ​​же форму печатной платы и расположение компонентов внутри комбо Jolana T6, что и в гитаре Big Beat. Так что схема Jolana Big Beat и Jolana T6 одинаковая (за исключением мелких отличий типа точек подключения, количества динамиков и т.п.).

Если кого-то заинтересует схема лампового усилителя с рис. 140, пишите, я сфотографирую с устройством захвата изображения и добавлю сюда.

Редактировать 12.09.2021: Добавил информацию о том, что усилитель с ресивером, встроенный в гитару Jolana Big Beat, такой же, как и в усилителе Jolana T6."

______________

И далее там же (пост от 20.09.2021):
"Электрические регистры заводской гитары BIG BEAT, состоящей из трех конденсаторов, можно найти на рис. 137. В четырех комбинациях мы можем выбирать разные тембры звука переключателями V1 и V2 (выходную громкость можно регулировать потенциометром М1). ). Параллельно датчику S через переключатель V1 подключен конденсатор 2к2, образующий известный фильтр нижних частот. Расположение двух других конденсаторов выбрано не очень удачно, поскольку при разомкнутом ключе V1 манипуляции с переключателем V2 малоэффективны."


[ Редактирование 23.08.2024, 21:22 ]

Мы порой, с волками споря,
Воем в си-бемоль-миноре...


Наверх
PM
swin
23.08.2024, 21:40

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3745
Что касается УНЧ, то как бы норм. Несколько заковыристо (по мне) исполнен АМ-приемник прямого усиления. Я попроще в детстве их паял. А что скажут наши признанные электронщики?

Песенки [link]
Наверх
PM
Alexstar
24.08.2024, 04:12
ID пользователя #414
Зарегистрирован: 10.02.2008, 10:46
Местонахождение: Москва
Сообщений: 3787
Приемник - сверх регенератор. Сейчас, по крайней мере, в Москве- только атмосферные помехи.
Наверх
PM
swin
24.08.2024, 12:55

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3745
Alexstar, что значит старая школа! И хорошо, что приемник там не рефлексный. (-:

[ Редактирование 24.08.2024, 21:05 ]

Песенки [link]
Наверх
PM
Илья130790
26.08.2024, 09:21

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
Что за трансформатор на схеме может кто то подсказать?
Наверх
PM
Baza
26.08.2024, 11:10

ID пользователя #431
Зарегистрирован: 23.02.2008, 21:10
Местонахождение: Санкт-Петербург
Сообщений: 4853
Илья130790 Цитата ...

Что за трансформатор на схеме может кто то подсказать?


Трансформатор на схеме относится к радиотракту,на нем выполнена схема детектора и согласования выходного сопротивления

Сам усилитель мощности и предусилитель датчика, без трансформаторные.
Наверх
Сайт PM
Cdur
26.08.2024, 11:36

ID пользователя #10143
Зарегистрирован: 28.05.2019, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 4920
Цитата из книги Teemu Kyttälä.
"Solid-State Guitar
Amplifiers". 2008, с.35-36 (скачивается с [link]) о первопроходческом характере данного усилителя:
""A Czechoslovakian company called Jolana introduced a similar product, the “Big
Beat”, in 1963. Out of the factory in Krnov came a transistor amplifier that you could
bolt into one of the company’s guitars using a set of special screws. The product was
extremely innovative: For one, the amplifier had a built-in radio receiver so you could
switch between guitar pickup or medium wave radio input. Maybe more importantly, the 2-watt battery-powered amplifier was a transformerless “Lin-style” circuit, likely
the first of its kind in a guitar amplifier
."

И далее на с.37:
"1963
• First, poor quality, JFET transistors emerge
• Leak Stereo 30, first commercial amplifier that uses only mains transformer, is introduced
Jolana “Big Beat”, likely the first transistor amplifier for guitars having a “Lin-style” circuit.
• First Hagström transistor amplifier is introduced.
• First Burns transistor amplifier (likely the “Orbit” model). At the time this was more expensive than a new Vox AC-30.
• Likely the first Gibson transistor amplifiers emerge: These are “Starfire” series consisting of TR-1000RVT and TR-1000T."

[ Редактирование 26.08.2024, 11:37 ]

Мы порой, с волками споря,
Воем в си-бемоль-миноре...


Наверх
PM
Илья130790
26.08.2024, 14:19

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
Baza Цитата ...

Илья130790 Цитата ...

Что за трансформатор на схеме может кто то подсказать?


Трансформатор на схеме относится к радиотракту,на нем выполнена схема детектора и согласования выходного сопротивления

Сам усилитель мощности и предусилитель датчика, без трансформаторные.

А можна хоть как то прикинуть выходное сопротивление которое должно быть?Или чем его можно заменить на схеме?
Наверх
PM
Илья130790
26.08.2024, 15:00

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
Baza Цитата ...

Илья130790 Цитата ...

Что за трансформатор на схеме может кто то подсказать?


Трансформатор на схеме относится к радиотракту,на нем выполнена схема детектора и согласования выходного сопротивления

Сам усилитель мощности и предусилитель датчика, без трансформаторные.

ТАГ-II-4 подойдет?
Наверх
PM
swin
26.08.2024, 18:17

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3745
Товарищи элекронщики, а тип приемника? Если сверхрегенератор, как писал Alexstar, то схема как-то ... непохожа (на мой взгляд).

Сейчас, кроме помех, в этом диапазоне можно поймать только по ночам заграницу. Если паять что-то "по мотивам", то лучше ФМ модуль (да простят меня аутентисты) или просто оставить одну "гитарную" часть.

Еще раз смотрю картинки.

[ Редактирование 26.08.2024, 18:25 ]

Песенки [link]
Наверх
PM
swin
26.08.2024, 18:28

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3745
Где на плате этот TR1 ? С обратной стороны?

Песенки [link]
Наверх
PM
Cdur
26.08.2024, 20:42

ID пользователя #10143
Зарегистрирован: 28.05.2019, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 4920

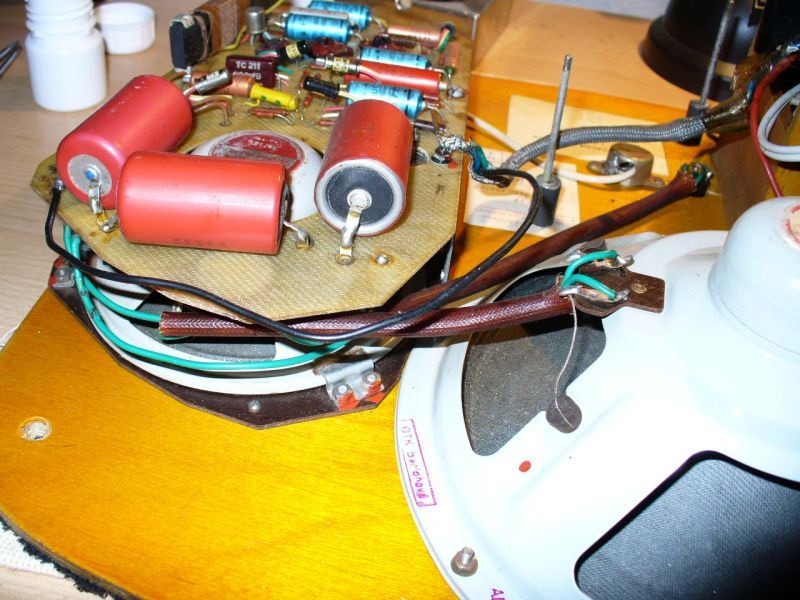

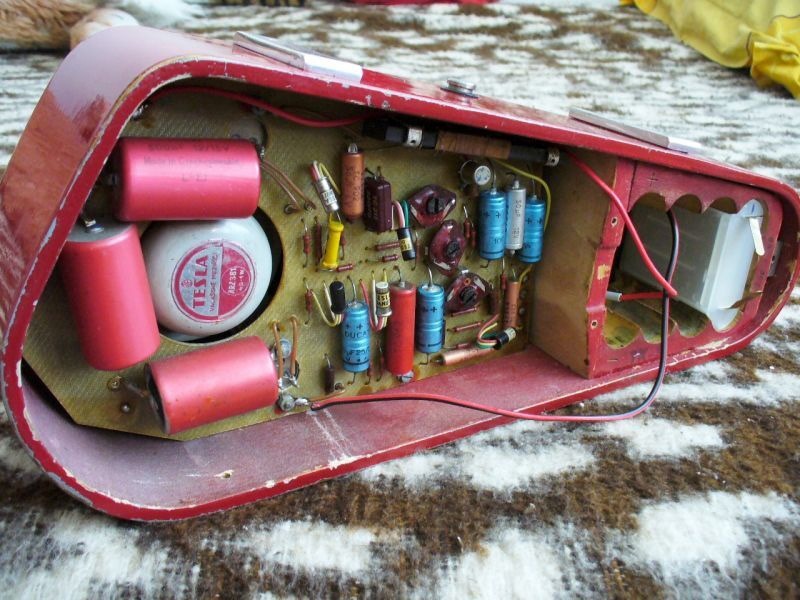

Нашлась схема с комментариями на русском, а также фото с фрагментом платы с обратной стороны:
[link]




Мы порой, с волками споря,
Воем в си-бемоль-миноре...


Наверх
PM
Cdur
27.08.2024, 07:38

ID пользователя #10143
Зарегистрирован: 28.05.2019, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 4920
[link] (в автопереводе с чешского)
...
«А были ли какие-нибудь редкие модели, созданные в ходе развития чехословацких музыкальных инструментов в Градце?»
«Это правильный вопрос. Благодаря успеху гитар, экспортируемых за границу, г-н Ружичка доступ к различным конкурирующим технологиям, г-н Фишар, его ближайший соратник, рассказал, что однажды он пришел с выставки во Франкфурте и показал ему гитару со встроенным динамиком. Основываясь на этом вдохновении, он построил гитару Big-beat , но выбрал свой вариант, а особенно вариант со съемным усилителем мощностью 2 Вт и встроенным радиоприемником на четырех плоских батарейках.
Музыканты могли играть независимо от того, был ли он там . источник электричества поблизости или непосредственно снаружи. Гитара Big-beat была произведена в Крнове, но менее чем через два года в Горжовице, а также началось производство забавного комбоусилителя в отдельном корпусе. Кишки Big-beat поместили в корпус портативной пишущей машинки , добавили более крупный среднечастотный динамик, и все это назвали Jolana T6"


Мы порой, с волками споря,
Воем в си-бемоль-миноре...


Наверх
PM
Илья130790
27.08.2024, 09:15

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671


Как то так
Наверх
PM
Baza
27.08.2024, 09:59

ID пользователя #431
Зарегистрирован: 23.02.2008, 21:10
Местонахождение: Санкт-Петербург
Сообщений: 4853
Приёмник 1-V-1

трансформатор нужен только для того , чтобы поднять напряжение для работы диодного детектора.

если опираться на подобную схему, [link]

то трансформатор 1 к 3 на ферритовом колечке.
Наверх
Сайт PM
swin
27.08.2024, 17:16

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3745
Пардон за флуд.
Для 1-V-1 надо сигнал после детектора пустить опять на базу транзистора (по сути рефлексная схема), как в схеме на приведенной Baza ссылке. Нет?

Песенки [link]
Наверх
PM
swin
27.08.2024, 17:24

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3745
А транс, да, на феррите, скорее всего. От абонентского громкоговорителя не пойдет. Только где он на фото монтажной платы?

Песенки [link]
Наверх
PM
Baza
29.08.2024, 20:58

ID пользователя #431
Зарегистрирован: 23.02.2008, 21:10
Местонахождение: Санкт-Петербург
Сообщений: 4853
Транс скорее всего на другой стороне платы
Наверх
Сайт PM
Илья130790
30.08.2024, 21:06

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
По антене что мотать есть варианты?
Наверх
PM
Илья130790
30.08.2024, 21:07

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
Судя по вото одна катушка с отводом от середины и намотано в оазные стороны
Наверх
PM
Илья130790
30.08.2024, 21:10

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
0,1 мм норм будет?Сколько витков?
Наверх
PM
Илья130790
31.08.2024, 06:15

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671

Поправил схему может кто то глянуть все ли верно?

[ Редактирование 31.08.2024, 06:16 ]
Наверх
PM
Илья130790
31.08.2024, 06:18

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
Вот
Наверх
PM
Илья130790
02.12.2024, 00:19

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
Все собрал по схеме уселок работает, вопрос теперь стал с приемником, антенну буду использовать от нейва 304, вопрос как соеденить катушки чтобы оставить только св диапазон и выкинуть дв?
Наверх
PM
Илья130790
02.12.2024, 11:00

ID пользователя #3183
Зарегистрирован: 16.04.2012, 10:57
Местонахождение: Poland
Сообщений: 671
Вот еще для наглядности, я правильно понимаю что слевп катушка СВ, справа катушка ДВ(можно выбросить), по середине катушка связи?
Наверх
PM
