К вопросу о бриджах Jolana:









Тот который с вырезами под струны и без рёбер жёсткости на основании - поздний. Винтики и сёдла на раннем - неродные, не обращайте внимания.

[ Редактирование 09.06.2010, 06:42 ]

Так же ищу колки к рекорду. и так, по мелочам, вот полностью
Наверх
Сайт PM
Я-Ха
25.08.2010, 09:01

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
Бридж для серии JOLANA Star:














МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Ofigentr
23.10.2010, 08:21
Гость

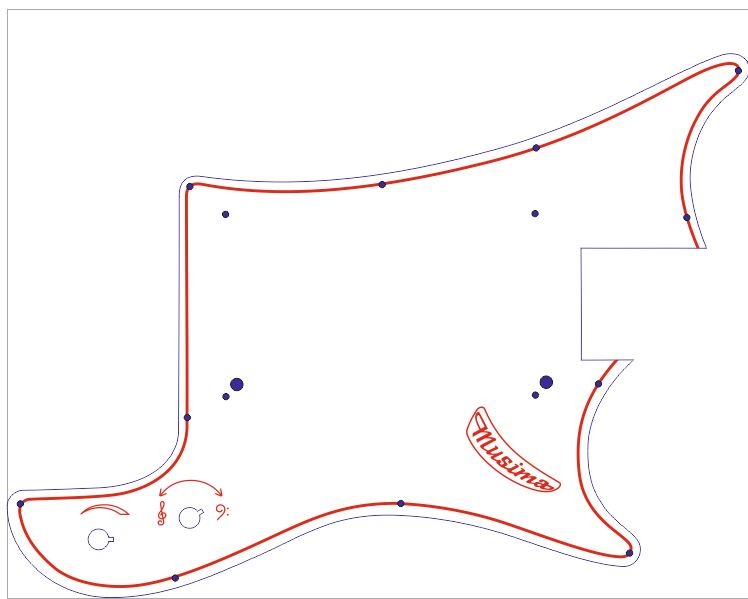

пикгард Musima V/2 в кореле оригинального размера с логотипом
[link]




[ Редактирование 18.05.2022, 11:19 ]
Наверх
PM
Я-Ха
23.10.2010, 09:15

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
Ofigentr, ну ты же видишь, что на "всех полутора интеренетовских фотках" поля пластиковых ручек нахрен закрывают разметку? И что значит "именно от V/2"? Там стояли стандартные металлические, как и "на всём музимавском ряде" - это же производство было, а не артель:








Сверху надевался обрезок резинового шланга, закрывавший стопроный винт.

Антабки - опять же, стандартные:





Резьба на них, правда, в оригинале дюймовая, но такую тебе хрен где сейчас сделают.

Колки стояли как на чизе в серии фоток в верхнем правом углу. Такие сейчас фиг найдёшь, посокльку пластик дюже хрупкий, они до наших дней не дожили (по крайней мере - в России).

Порожек пластиковый был - нам не веришь, посмотри в каталоге.

Встречный вопрос - пикгард с родного отрисовывал?

[ Редактирование 23.10.2010, 09:19 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
SPA
18.11.2010, 12:02


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7181

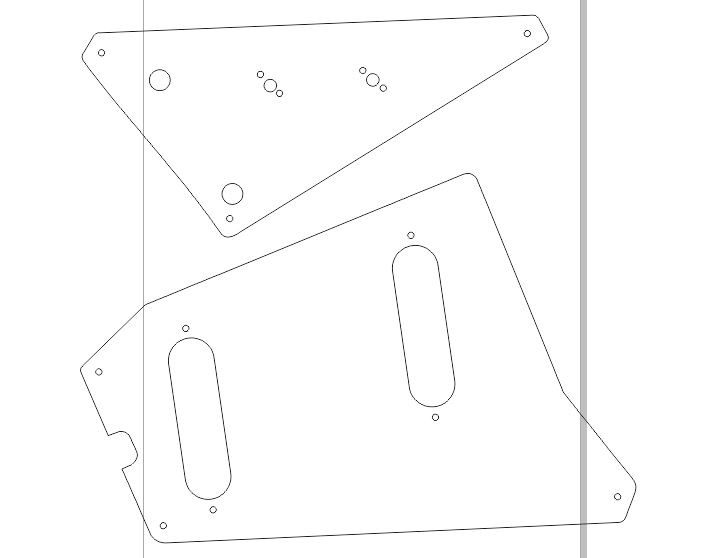

панели на 6стр jolana star IX (при творчеcком подходе и bassoIX)
сканы,вектор

.rar

[ Редактирование 15.10.2013, 09:02 ]

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
VP
19.12.2010, 17:30

ID пользователя #46
Зарегистрирован: 25.01.2007, 11:02
Местонахождение: Новосибирск
Сообщений: 6412
Для Того самого АМ. Сёдла Соло-2.





Наверх
PM
Я-Ха
12.01.2011, 17:22

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213

musima-eterna-deluxe-25-pickguard.rar

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Валентиныч
27.03.2011, 19:15
ГостьВсе же Silence

Наверх
PM
Я-Ха
03.04.2011, 08:40

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213

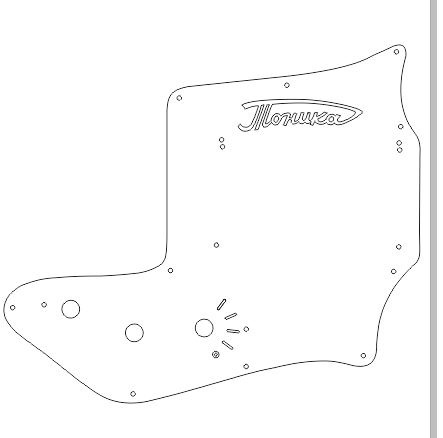

Пикгард на Свердловскую ТОНИКУ в COREL'е.

tonika-s-pickguard.rar

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Silence
13.04.2011, 04:48

ID пользователя #2033
Зарегистрирован: 03.08.2010, 10:40
Местонахождение: Liverpool
Сообщений: 2272
snake Цитата ...

Деревянный бридж для борисовских футурам и аэлит, может и еще где применялся.
Бридж состоит из двух деревянных частей: нижняя крепиться к пикгарду двумя шурупами (вворачиваются с внутренней стороны) из неё торчат два штыря с резьбой, на которые навернуты гайки-крутилки предназначенные для регулировки высоты струн (у меня они утеряны). На гайки кладется вторая часть бриджа и удерживается только натяжением струн. На верхней части имеются четыре прорези в которые полагается вставлять кусочки ладов, чем достигается возможность регулировки длинны мензуры.



Важное примечание: бридж Аеэлите все же несколько отличается: верхняя часть длиннее (80 мм) и расстояние между стойками, на которые наворачиваются регулирующие высоту гайки, другое -- 55 мм.


Насколько борисовский бридж отличается от того, что стоял на Стар5? Может ктото сравнить размеры? Был бы благодарен.

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
Chapt
13.04.2011, 05:18

ID пользователя #526
Зарегистрирован: 13.06.2008, 08:54
Местонахождение: Тольятти
Сообщений: 3367
борисовский бридж скопирован 1:1 с чешского

[ Редактирование 13.04.2011, 05:24 ]

Наверх
Сайт PM
Sviridov
11.05.2011, 06:10

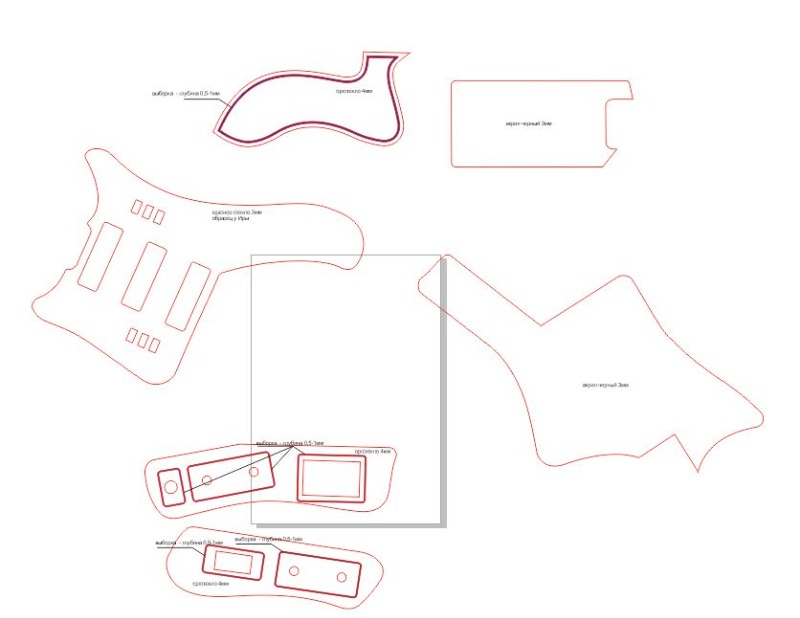

ГостьВсю ветку читать вломы, выкладываю, может быть, повтор. Кореловский файл с лекалами пикгардов Рекорд - Musima Record, Форманта, Крунк-бас угловатый и Аэлита-2. Всё делалось в рекламной конторе, на гитары подошло идеально. Правда, из-за кривизны корпусов Аэлитовских звучков, пазы под них в пикгарде пришлось нехило обработать напильником.
pickguards.zip

[ Редактирование 13.07.2012, 10:08 ]
Наверх
PM
vint
01.06.2011, 13:06

ID пользователя #2308
Зарегистрирован: 19.12.2010, 20:53
Местонахождение: Комрат, Молдова
Сообщений: 2991
рычаг. стоит на моей этерне









диаметр 5 мм, резьбы нет.

[ Редактирование 01.06.2011, 13:07 ]

Мнение большинства не всегда верно. Ни миллиард мух, ни два, ни три, ни даже больше... Не убедят меня, что дерьмо-это вкусно.
Наверх
PM
Валентиныч
26.06.2011, 13:34
ГостьА вот так?

Наверх
PM
Валентиныч
26.06.2011, 14:05
ГостьИ вот так

Наверх
PM
CTAZ
26.06.2011, 14:30
Гость
Наверх
PM
Silence
28.06.2011, 06:41

ID пользователя #2033
Зарегистрирован: 03.08.2010, 10:40
Местонахождение: Liverpool
Сообщений: 2272

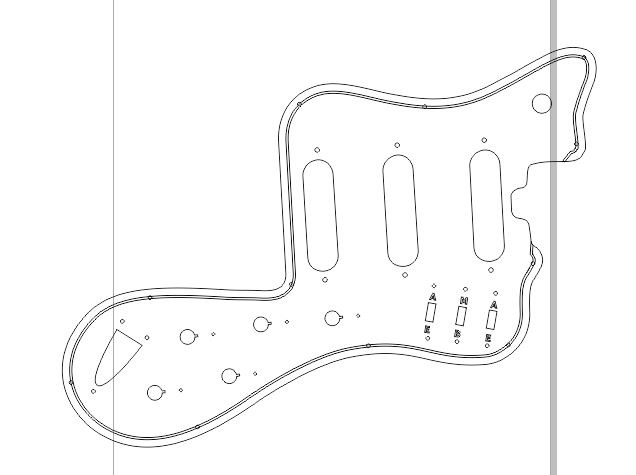

Пикгард Луначарки.




lun4arka_pikgard.zip

[ Редактирование 14.02.2023, 17:08 ]

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
Silence
28.06.2011, 15:07

ID пользователя #2033
Зарегистрирован: 03.08.2010, 10:40
Местонахождение: Liverpool
Сообщений: 2272
Александр_С Цитата ...

Silence, спасибо большое!!!

Как всегда хотелось бы добавить, предварительно распечатайте на бумаге формата А4 и вырежьте контур, а потом приложите к гитаре. К примеру недавно рисовал пикгард для Стар 9, вырезал, приложил и прихуел от нестыковок, пришлось дорисовывать карандашом и снова дорабатывать файл. Да и ввобще дело это неблагодарное, похоже в те времена пикгарды пилили на глаз или по разным шаблонам. На досуге приложил друг к другу 2 пикгарда от Ириса, ну вот разные они как ни крути.

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
Я-Ха
18.07.2011, 14:56

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
Рамка под Spectrum:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
SPA
18.07.2011, 16:16


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7181
3мм
внутренний слой 1.5,наружные по 0.7

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
Zeddy
18.07.2011, 16:21

ID пользователя #1341
Зарегистрирован: 18.09.2009, 18:09
Местонахождение: Наро-Фоминск
Сообщений: 4704
Паш, я что-то недоперевкурил... У меня на Диаманте пластик - однослой. Чёрный. Пионеры не копали 100% Номер 2059. Чё на всех кроме моей двухслойный был?

Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980

Обмен - [link]
Менялка педалек

Заштатная сволочь.
Наверх
PM
SPA
18.07.2011, 16:23


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7181
нет,были 3х слойные и 1 слойные

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
Royce
27.07.2011, 14:14
ГостьПорожек для Элгавы, фото Tom Tom:





Наверх
PM
Я-Ха
01.08.2011, 16:32

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
По многочисленным просьбам товарища Silence'а (которому о-о-очень нравицца бассистка гражданина Гитаркина), и в связи с попаданием в лапы такой палки, выкладываю вектор пикгарда MUSIMA deLuxe 25B.

Как обычно напоминаю: прежде чем хвататься за лобзик или бежать в резальную мастерскую, необходимо распечатать пикгард на бумаге, вырезать по контуру и приложить к деке - этот элемент даже у немцев был слегка вариабельным...






musima-deluxe-25b-pickguard.rar

[ Редактирование 14.02.2023, 17:07 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
SPA
21.08.2011, 13:21


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7181
рамка звучка jolana rubin / kolor и др.




[ Редактирование 15.10.2013, 08:59 ]

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
