| Советские гитары :: Форумы :: Гитары СССР | |||
|
|||
 Снова про... ТоникуПереход на страницу << >> |
| Автор | Добавил |
| kompozitor |
| ||
  Зарегистрирован: 07.12.2015, 19:12 Местонахождение: Пенза Сообщений: 645 | Да, я понимаю. Но остатки печати , если смотреть на свет под определенным углом, отразили число 75 или 76... а вот что означают числа выбитые, я не знаю. Играть не умею, но очень люблю. | ||
| Наверх |
|
| Mozi |
| ||
  Зарегистрирован: 09.07.2013, 20:48 Местонахождение: Vilnius, Lithuania Сообщений: 1223 | kompozitor Цитата ... Снизу точно такой же- искристый японский пластик под золото, только глянец. Я понимаю, что пионэрили. Я ее видел просто с 4мя датчиками. 2 зажулил бывший хозяин. Я не претендовал на них))) Радовася уже тому, что хамбуцкеры не врезали в нее... У меня с верху такой-же, а с низу нето синий нето зеленый. Выгорел до коричневого. Менялка [link] Терзаем манией величия, был в доску свой до неприличия! | ||
| Наверх |
|
| kompozitor |
| ||
Зарегистрирован: 07.12.2015, 19:12 Местонахождение: Пенза Сообщений: 645 | StariyDed Цитата ... А можно отдельное фото машинки вибрато сделать? Если ко мне вопрос, то вот, пожалуйста.   Играть не умею, но очень люблю. | ||
| Наверх |
|
| StariyDed |
| ||
  Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13044 | Да, к Вам. Спасибо! | ||
| Наверх |
|
| wk |
| ||
  Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1342 | В какой то теме, давненько читал про радиус фрезы, которой фрезеруется корпус Тоники по периметру и не могу найти эту тему. Если кто может: подскажите радиус фрезы, обработки ранних тоник? имхо: с таким радиусом обработки Тоника выглядит элегантно, какая появилась на свет и какая, в принципе должна была остаться, но.... стала выглядеть совершенно незаурядно, как невзрачная доска, а жаль.  Вот так она элегантна , несмотря на неродной пикгард и неродные вставки в звучках  а вот такой корпус, уже выглядит грубо -доска... [ Редактирование 26.02.2021, 06:57 ] | ||
| Наверх |
|
| kaldos |
| ||
 Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 876 | У красного корпуса радиус закругления 15 мм, а у жёлтого не более 6 мм. Я так думаю  | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13044 | Согласен. По сути - сняли фаску и чуть скруглили... | ||
| Наверх |
|
| USSR1 |
| ||
 Зарегистрирован: 17.11.2017, 05:33 Местонахождение: Москва Сообщений: 179 | Наверное, в эту тему. Посмотрите на Тонику. Это родные звучки, или доработка? Кавказ. СССР, ищу: следующие запчасти | ||
| Наверх |
|
| USSR1 |
| ||
Зарегистрирован: 17.11.2017, 05:33 Местонахождение: Москва Сообщений: 179 | USSR1 Цитата ... Наверное, в эту тему. Посмотрите на Тонику. Это родные звучки, или доработка? Кавказ.  СССР, ищу: следующие запчасти | ||
| Наверх |
|
| Austin |
| ||
  Зарегистрирован: 13.02.2023, 14:09 Местонахождение: Пермь Сообщений: 1617 | USSR1 Цитата ... Наверное, в эту тему. Посмотрите на Тонику. Это родные звучки, или доработка? Кавказ. Это родные (люберецкие) звукосниматели поздней версии ростовской клавишной фабрики. Гитара полностью родная (даже крышка бриджа), только верхняя фанера корпуса отслаивается. "Приблизительно после гитары с № 10000 на «Тоники» клавишной фабрики стали устанавливать нерегулируемые по высоте звукосниматели Люберецкого завода ЭМИ «Родина» для шестиструнной гитары в корпусах белого и красного цвета, а также в варианте с металлической хромированной крышкой." [link] [ Редактирование 10.02.2024, 12:16 ] | ||
| Наверх |
|
| USSR1 |
| ||
Зарегистрирован: 17.11.2017, 05:33 Местонахождение: Москва Сообщений: 179 | Спасибо. А колки там чьи? И какого это года выпуск. СССР, ищу: следующие запчасти | ||
| Наверх |
|
| IlyaMayor |
| ||
 Зарегистрирован: 30.11.2023, 12:22 Местонахождение: Москва, СВАО Сообщений: 37 | [quote] USSR1 Цитата ... Наверное, в эту тему. Посмотрите на Тонику. Это родные звучки, или доработка? Кавказ. Это родные (люберецкие) звукосниматели поздней версии ростовской клавишной фабрики. Гитара полностью родная (даже крышка бриджа), только верхняя фанера корпуса отслаивается. "Приблизительно после гитары с № 10000 на «Тоники» клавишной фабрики стали устанавливать нерегулируемые по высоте звукосниматели Люберецкого завода ЭМИ «Родина» для шестиструнной гитары в корпусах белого и красного цвета, а также в варианте с металлической хромированной крышкой." [link] [/quote1707571271] К слову, почему-то отслоение фанеры-частая проблема именно Ростовских гитар Клавишной Фабрики. У меня недавно знакомый продавал на авито экземпляр с жёлтой искрой из первых пяти тысяч. Вот у той Тоники задняя фанера отвалилась процентов на 40-50. Причём видно настолько давно, что по краям фанерки и того ребра корпуса, куда она была приклеена, местами осыпался полиэфир. Снова живой, снова иду тут да там | ||
| Наверх |
|
| Austin |
| ||
Зарегистрирован: 13.02.2023, 14:09 Местонахождение: Пермь Сообщений: 1617 | USSR1 Цитата ... Спасибо. А колки там чьи? И какого это года выпуск. Колки Китай, год выпуска 1972-73. | ||
| Наверх |
|
| MisterTwister |
| ||
 Зарегистрирован: 13.11.2024, 16:58 Местонахождение: Пермь Сообщений: 29 | На Тониках какие лады (ладовые порожки) были? Плоская головка или окгруглая? Век живи, век учись | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13044 | Округлые. | ||
| Наверх |
|
| Artemiy |
| ||
 Зарегистрирован: 15.11.2024, 20:35 Местонахождение: Калининградская область Сообщений: 313 | ... а что за втулки там стоят? Как к ним "земля" крепится? | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13044 | Это, т.н. - приборный разъём (тип -BNC). Общий провод (земля) паяется на корпус или корпусной лепесток. Для того, чтобы подпаять или отпаять экранированный провод от этого разъёма, нужно с начала отпаять его (провод) от остального монтажа, и только потом аккуратно выкручивать разъём из резьбовой втулки вставленной в корпус деки. А выглядит он примерно вот так: [link] [link] | ||
| Наверх |
|
| Artemiy |
| ||
Зарегистрирован: 15.11.2024, 20:35 Местонахождение: Калининградская область Сообщений: 313 | А у вас как было на тонике? Представляю, что втулка с резьбой должна была иметь какую-то фишку для припаивания, со стороны тембрблока. Соответственно контакт с самой мамой разъема проходил через резьбу. Поскольку система с лепестком не подходит, ведь у разъема сзади только один контакт...? | ||
| Наверх |
|
| Artemiy |
| ||
Зарегистрирован: 15.11.2024, 20:35 Местонахождение: Калининградская область Сообщений: 313 | Гайка это типа втулка, как я понимаю. | ||
| Наверх |
|
| Austin |
| ||
Зарегистрирован: 13.02.2023, 14:09 Местонахождение: Пермь Сообщений: 1617 | Artemiy Цитата ... ... а что за втулки там стоят? Как к ним "земля" крепится? Втулка представляет собой латунный цилиндр с внутренней резьбой под гнездо. Снаружи втулка имеет продольную накатку, за счет которой удерживается в корпусе после вбивания. Задача втулки лишь удержание входного гнезда. "Земля" припаивается непосредственно к гнезду в месте скоса резьбы.    | ||
| Наверх |
|
| Artemiy |
| ||
Зарегистрирован: 15.11.2024, 20:35 Местонахождение: Калининградская область Сообщений: 313 | Благодарю! | ||
| Наверх |
|
| USSR1 |
| ||

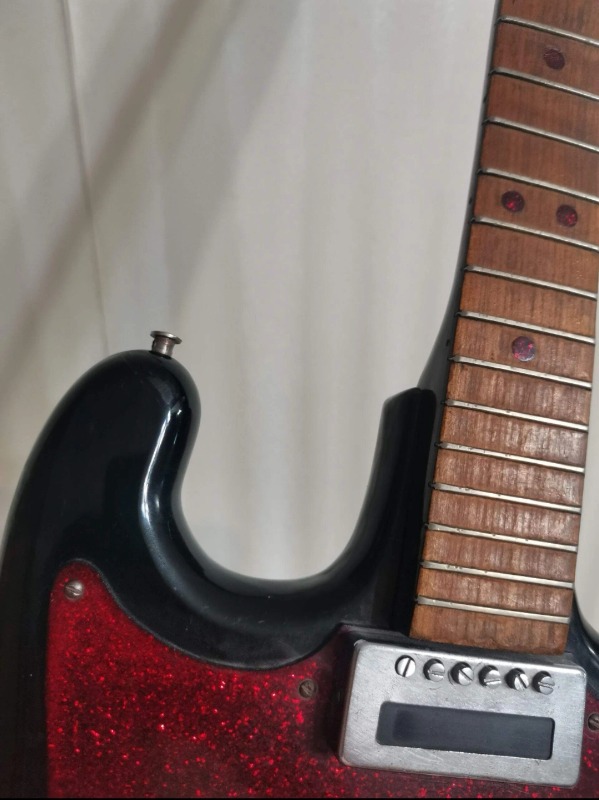

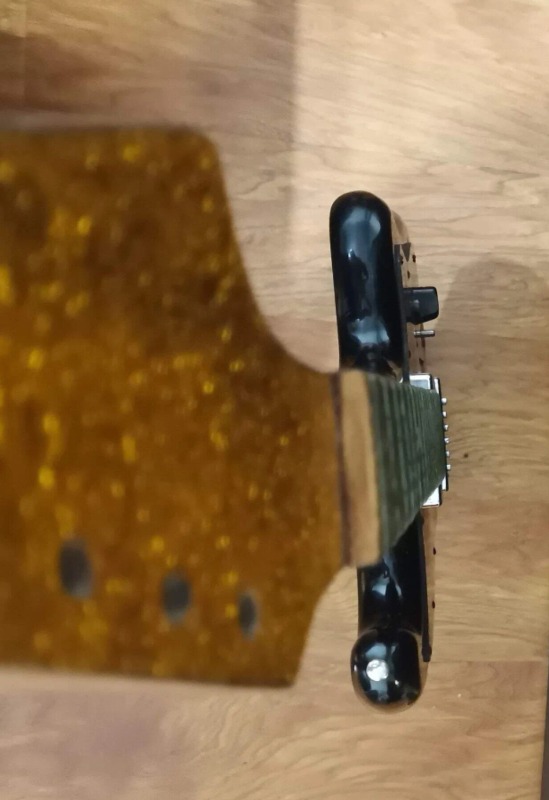

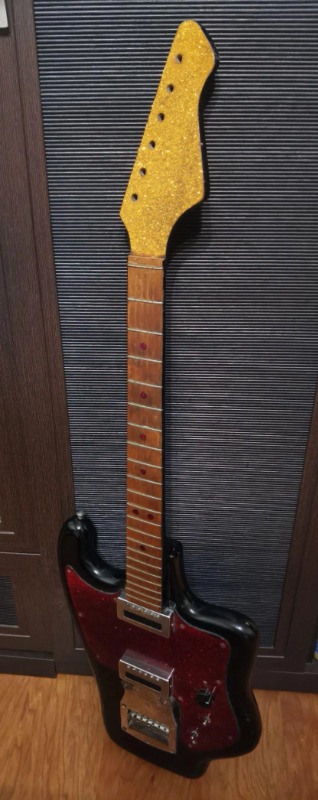

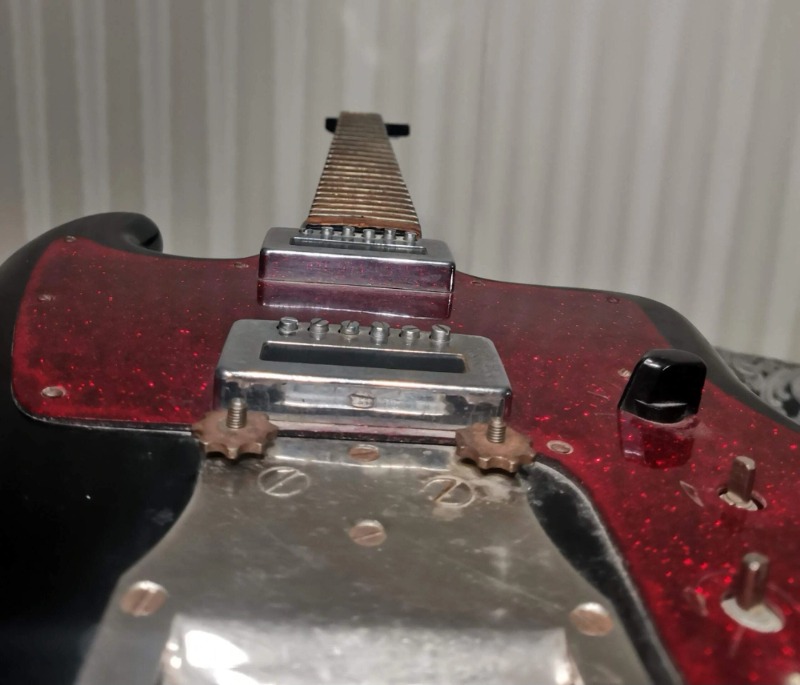

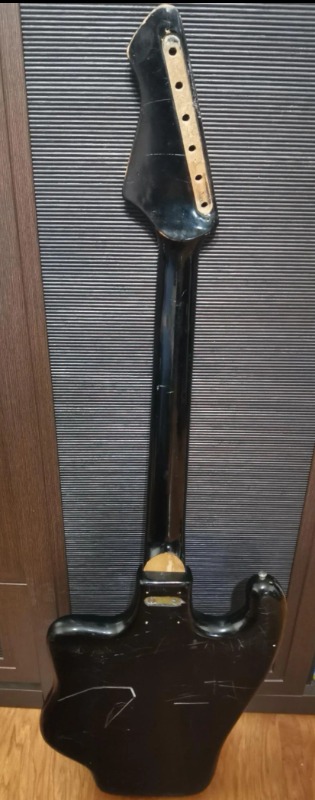

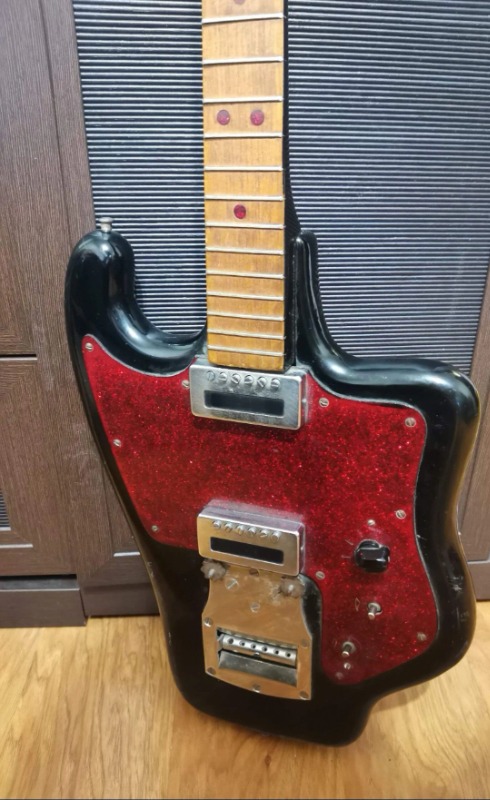

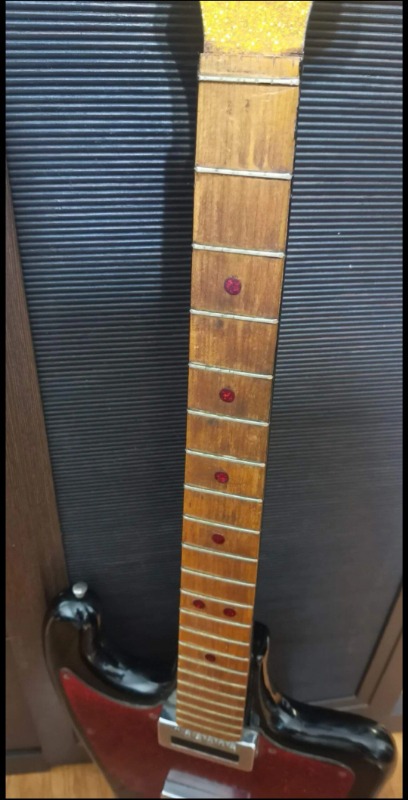

Зарегистрирован: 17.11.2017, 05:33 Местонахождение: Москва Сообщений: 179 | Ещё одна ранняя Тоника. К сожалению, помимо колков, порожка, пары ручек, и струнодержателя, отсутствует и шильдик с номером и годом выпуска. Надеюсь, почтенное собрание по вторичным признакам примерно определит год и номер, и фабрику. Или хотя бы их диапазон. Звучки ранние, искристый пластик тоже. Снимать пикгард не хочу, чтобы смотреть на г. в. радиокомпонентов. [ Редактирование 19.07.2025, 13:52 ] СССР, ищу: следующие запчасти | ||
| Наверх |
|
| USSR1 |
| ||
Зарегистрирован: 17.11.2017, 05:33 Местонахождение: Москва Сообщений: 179 | Пробую фото загрузить.       [ Редактирование 19.07.2025, 13:12 ] СССР, ищу: следующие запчасти | ||
| Наверх |
|
| USSR1 |
| ||
Зарегистрирован: 17.11.2017, 05:33 Местонахождение: Москва Сообщений: 179 | USSR1 Цитата ... Пробую фото загрузить. Колки 1-6, утрачены, утрачены колки, порожек и рычаг. Пробую датировать по статье: Форма пикгарда еще СТАРАЯ. (номера до 10 тысяч), но болтов уже 10. НО накладка грифа уже не черная, а груша (?) (номера более 6500) , метки грифа ДОТЫ , а не шпалы. Выход на разьем в прямой нижней части деки. Вставки в звучках черные, а не белые и более узкие (?) Голова грифа с накладкой золотой искристый перлоид. голова грифа узкая поздняя (???) (номера после 43 000), и материал пикгарда не зеленый, а красный искристый целлулоид, и без надписи "Тоника". Цитата "В период перехода на пикгарды позднего образца меняется способ маркировки положений органов управления: маркеры в виде полосок заменяются на углубленные точки, заполненные краской, а индикаторы увеличения громкости исчезают. Такой вариант маркировки характерен только для ЭГ с пикгардом из зелёного искристого целлулоида, выпущенных в начале 1972 года (№№ 8500-10000)." В общем, если это Свердловск, то какой то мутант, или под себя делали. Или это не Свердловск. Или я не еще структуру и хронологию вариаций дизайна не очень уловил, скорее всего. СССР, ищу: следующие запчасти | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13044 | У ранних свердловских шпильки бриджа М3, а здесь явно больше. Скорее всего "Орджоникидзе". [ Редактирование 19.07.2025, 13:26 ] | ||
| Наверх |
|
