Чертежи

Переход на страницу   <<        >>
Автор Добавил
BrotherBlues
06.12.2018, 14:04

ID пользователя #7366
Зарегистрирован: 28.04.2016, 12:39
Местонахождение: Омск
Сообщений: 3592
Спасибо товарищу robat и его тестю за данные чертежи!
Система вибрато на Аккорд Соло







Добавлю еще и фото оригинала для понимания конструкции:








Александр. Омск. Помогу с выкупом в моем городе.
Фанат всех гитар Аккорд
Лишние детали
Нужные детали
Гитары BrotherBlues
Наверх
PM
Andrey
27.12.2018, 05:01

ID пользователя #6610
Зарегистрирован: 24.01.2015, 11:43
Местонахождение: Солнечногорск, Московская обл.
Сообщений: 2435
Ручка Аккорд, от Я-Ха.


_________________
Мои хотелки:
[link]

"Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок").
Наверх
PM
Andrey
27.12.2018, 05:03

ID пользователя #6610
Зарегистрирован: 24.01.2015, 11:43
Местонахождение: Солнечногорск, Московская обл.
Сообщений: 2435
Втулка колков Аккорд, от Я-Ха.



_________________
Мои хотелки:
[link]

"Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок").
Наверх
PM
Odisey
27.12.2018, 13:48
ID пользователя #8147
Зарегистрирован: 01.04.2017, 03:10
Местонахождение: Днепропетровск
Сообщений: 464

Andrey Цитата ...

Втулка колков Аккорд, от Я-Ха.



Это бас или ритм?
Наверх
PM
BrotherBlues
02.01.2019, 14:17

ID пользователя #7366
Зарегистрирован: 28.04.2016, 12:39
Местонахождение: Омск
Сообщений: 3592
Втулка на АККОРД БАС



Александр. Омск. Помогу с выкупом в моем городе.
Фанат всех гитар Аккорд
Лишние детали
Нужные детали
Гитары BrotherBlues
Наверх
PM
BrotherBlues
06.01.2019, 04:35

ID пользователя #7366
Зарегистрирован: 28.04.2016, 12:39
Местонахождение: Омск
Сообщений: 3592
Зацеп на Аккорд бас. Полагаю делали их также на коленках, потому что симетрии совсем нет у нижней части.






Александр. Омск. Помогу с выкупом в моем городе.
Фанат всех гитар Аккорд
Лишние детали
Нужные детали
Гитары BrotherBlues
Наверх
PM
BrotherBlues
14.01.2019, 13:49

ID пользователя #7366
Зарегистрирован: 28.04.2016, 12:39
Местонахождение: Омск
Сообщений: 3592
Колки на Аккорд БАС
Некоторые размеры примерно +\- 0,5 -1 мм. Основание совсем не симметричное. Ножка вала и ухо крепления весла имеют размеры уже с расклепанными концами!! Не забудьте добавить запас на расклепывание!!






[ Редактирование 14.01.2019, 13:59 ]


Александр. Омск. Помогу с выкупом в моем городе.
Фанат всех гитар Аккорд
Лишние детали
Нужные детали
Гитары BrotherBlues
Наверх
PM
woka
29.03.2019, 04:58

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
Чертёж потрохов шестикатушечного датчика гавайки МЭФМИ. По клику откроется картинка с YandexDisk.


В архиве этот же чертёж в форматах PNG, PDF, CDW (Компас) и 3D-модель каркаса катушки в форматах SCAD и STL для печати.
lapsteel6pickup.zip

ЕСКД я учил ещё в восьмидесятых, да и тот забыл, так что претензии не принимаются
За предоставленный датчик спасибо Geosan!
Ожидается крышка датчика для обмера.

UPD: по результатам консультаций на форуме отредактированы данные намоточного провода.
В архив добавлен скан паспорта гитары от Vzglyad.
От Geosan получены для обмера подставки (два варианта).

[ Редактирование 29.03.2019, 14:20 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
woka
13.04.2019, 16:10

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
Ранняя и поздняя подставки гавайки МЭФМИ
lapsteelbridges.zip

Втулка выходной розетки гавайки МЭФМИ (предполагаемые размеры)
lapsteelsocket.zip

Втулка выходной розетки адаптеризованной акустики МЭФМИ (предполагаемые размеры)
adaptsoket.zip

КДПВ


UPD: резьбовые втулки разъёма оказались от адаптеризованной акустики МЭФМИ, на гавайке были гладкие, поправил.
Добавлены размеры порожка ранней подставки.

[ Редактирование 25.04.2019, 10:28 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
woka
20.04.2019, 16:20

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
Чертёж подставки нулевого лада гавайки МЭФМИ.
Верхний порожек в общем.
В архиве CDW, JPG и PDF.
lapsteelzerofretsupport.zip
КДПВ


Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
woka
01.05.2019, 20:58

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
Чертеж крышки звукоснимателя (сингла) гавайки МЭФМИ.
lapsteel6pickupcover.zip

КДПВ


[ Редактирование 01.05.2019, 22:51 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
Cort
13.05.2019, 15:23

ID пользователя #1041
Зарегистрирован: 13.04.2009, 15:19
Местонахождение: Кировское, ДНР
Сообщений: 759
snake Цитата ...

ГДР'овский деревянный регулируемый бридж. Ставился на фанерные арктопы: музимы, мармы и прочие мигмы. Конкретно мой экземпляр от мармы, его отличительные черты -- по бокам нету белых полосочек. Толщина деревяшек -- 12 мм. Резьба в механизме регулировки -- М3.




У меня небольшая катастрофа - собака сгрызла такой бридж, да еще чужой "Мармы". Не успел и сфотографировать. Мне нужен крупный вид сверху, чтобы разглядеть, как там были устроены белые полоски и боковые скосы на верхней части Буду делать новый, дай Бог, чтобы получилось.


[ Редактирование 13.05.2019, 15:39 ]

Мой канал -
Наверх
Сайт PM
woka
14.05.2019, 04:39

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
Вот с этого места в основной теме Афони фото изготовления музимовских бриджей
А тут его же отдельная тема Новодельные бриджи, тут тоже должно быть.

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
Cort
14.05.2019, 05:43

ID пользователя #1041
Зарегистрирован: 13.04.2009, 15:19
Местонахождение: Кировское, ДНР
Сообщений: 759
woka Цитата ...

Вот с этого места

Спасибо, будем делать.


Мой канал -
Наверх
Сайт PM
woka
15.05.2019, 08:15

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
Луначарки такой у меня нет
byte_crow писал, что спутал с родной антабкой пионерский мебельный болт. Если других вариантов не будет, можно от него плясать.

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
viz71
15.05.2019, 08:30
ID пользователя #10118
Зарегистрирован: 14.05.2019, 22:55
Местонахождение: Башкирия
Сообщений: 12
спасибо интересный вариант
Наверх
PM
Cort
21.05.2019, 09:59

ID пользователя #1041
Зарегистрирован: 13.04.2009, 15:19
Местонахождение: Кировское, ДНР
Сообщений: 759
Cort Цитата ...

snake Цитата ...

ГДР'овский деревянный регулируемый бридж. Ставился на фанерные арктопы: музимы, мармы и прочие мигмы. Конкретно мой экземпляр от мармы, его отличительные черты -- по бокам нету белых полосочек. Толщина деревяшек -- 12 мм. Резьба в механизме регулировки -- М3.




У меня небольшая катастрофа - собака сгрызла такой бридж, да еще чужой "Мармы".

Изделие закончено и установлено на инструмент. Всё получилось, чертёж точный. Только низ не строго горизонтальный, посккольку корпус выпуклый, пришлось делать шаблон и подгонять плоскости. Спасибо за помощь.




Мой канал -
Наверх
Сайт PM
woka
05.06.2019, 12:47

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
У камрада EbenezerDorset технические проблемы, выкладываю от его имени
Ручки с инструмента 1969 г.в., на самых ранних гавайках с хамбакерами встречались немного другие ручки.

©EbenezerDorset

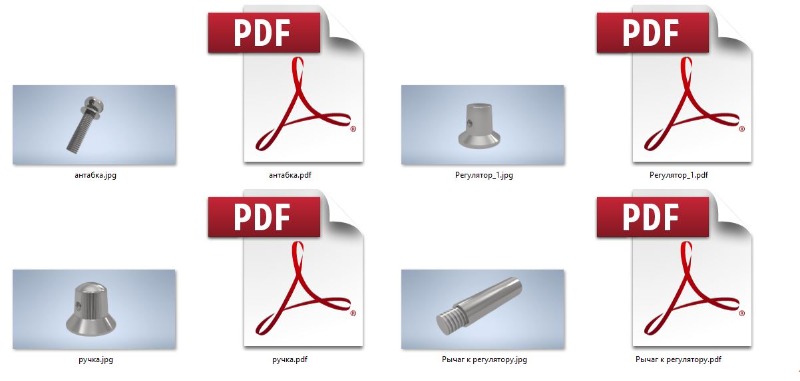

hotask запросил информационной помощи по ручкам , и я сделал для него несколько фоток и упоительно дико-босяцкий эскиз. . . Может и нам где-нибудь пригодится (если конечно перевести эту каляку-маляку в нормальный чертёж). По крайней мере пойдёт как материал для сравнения. . .


[ Редактирование 05.06.2019, 15:43 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
woka
10.06.2019, 07:44

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1641
Гавайка МЭФМИ, крышка темброблока
Чертёж в форматах CDW, PDF, JPG.
3D-модель в форматах SCAD, STL.
lapsteelbackcover.zip
За предоставленную крышку спасибо Geosan.

КДПВ



[ Редактирование 10.06.2019, 11:10 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
Erebus
14.06.2019, 06:21

ID пользователя #9425
Зарегистрирован: 16.03.2018, 07:46
Местонахождение: Tallinn, Estonia
Сообщений: 55
Чертеж крышки струнозацепа на бас Тоника/Кавказ а.к.а "пепельница"

Наверх
Сайт PM
hotask
03.07.2019, 14:39
ID пользователя #10062
Зарегистрирован: 24.04.2019, 03:23
Местонахождение: Волоколамск
Сообщений: 124

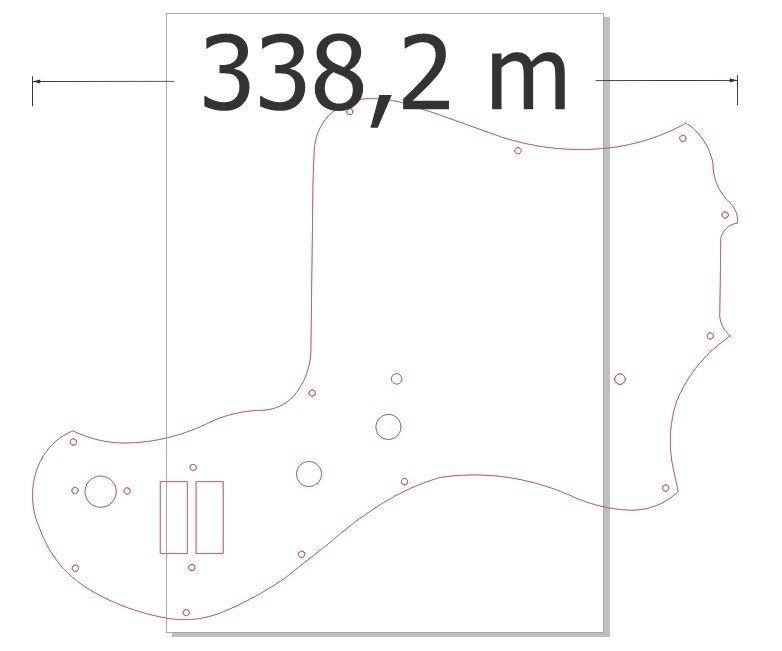

Дека Jolana Star X


[ Редактирование 03.07.2019, 14:41 ]
Наверх
PM
SPA
14.07.2019, 11:10


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6177
бридж Neonon Jolana , Jolana Pedro , из клена



[ Редактирование 14.07.2019, 11:12 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
sergee
14.07.2019, 14:17
ID пользователя #5641
Зарегистрирован: 05.01.2014, 01:58
Местонахождение: Санкт-Петербург
Сообщений: 184
Крышка датчика Аккорда в трехмерном виде в формате dxf. Отрисовано один в один с картинки на форуме. При производстве, однако, работяги предложили, все таки, увеличить толщину стенки с миллиметра до двух, во избежание проблем с шлифовкой/полировкой.
__.rar

[ Редактирование 07.04.2020, 17:20 ]
Наверх
PM
SPA
26.07.2019, 16:33


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6177
зацеп Neoton Jolana, Lignaton, если отзеркалить, то кремона бЪлгарская





меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
mike
08.08.2019, 02:12

ID пользователя #3927
Зарегистрирован: 15.07.2013, 06:28
Местонахождение: Чернигов
Сообщений: 320
Ремень от Урала






[ Редактирование 08.08.2019, 13:10 ]
Наверх
PM
Переход на страницу   <<        >>
